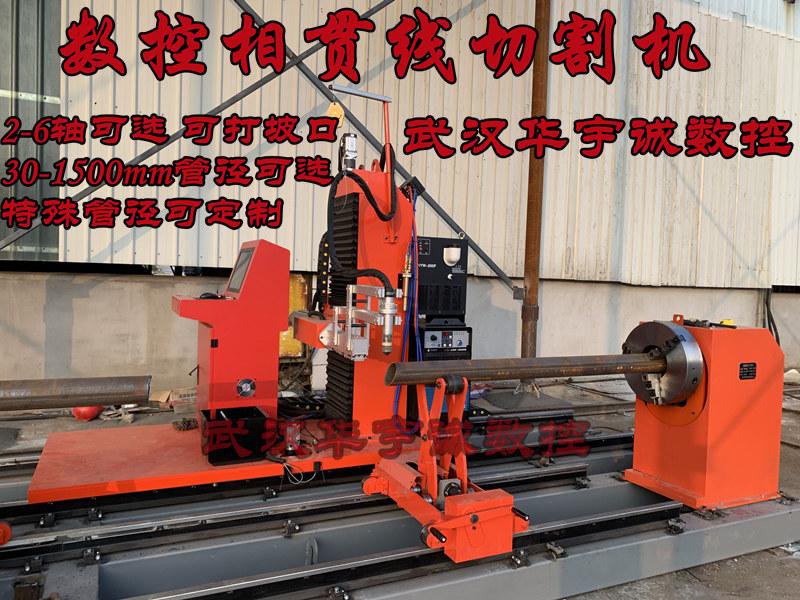

等離子相貫線切割機
等離子相貫線切割機該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。 數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。數控管子相貫線切割機采用數字化控制，設備控制軸數有二至六軸等不同機型。每種機型在切割如工時實現控制軸聯運，具有切割各種相貫線、相貫孔功能;定角坡口、定點坡口、變角坡口切割功能;管子不圓度和偏心補償功能。
型號(hao)規格：YC-XGX，適用管(guan)徑分別為(wei)Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm；
切割(ge)工藝(yi)：可選□火焰 □等(deng)離(li)子 □火焰、等(deng)離(li)子
控(kong)制軸(zhou)數：可選□三軸 □五軸 □六軸
相貫線切割機(ji)分為圓管和方管切割機(ji)，圓管切割機(ji)包括（三軸(zhou)(zhou)、五軸(zhou)(zhou)、六軸(zhou)(zhou)）、方管切割機(ji)只有一種是八軸(zhou)(zhou)
三軸兩聯(lian)動(dong)相(xiang)貫(guan)線切割機(ji)分為商業型和企業型。
商(shang)業(ye)型：需要在自己的電腦上制圖編程再拷貝到設備上進行切割，切割管徑40-300、長度6米以內、壁厚6毫米以內。
企業型：自帶工控機可以直接在設備上畫圖，自帶圖庫如：（馬鞍孔、開孔、各種相貫搭接口型）等，切割管徑60-800、有效切割長度6-12米、壁厚根據等離子電源決定。
五軸四聯動相貫線(xian)切(qie)割機在四軸的基礎上加了一個沿管材直徑方向的偏擺軸，可在管材上切割任意圖形，打坡口，切相貫節點、的切割工藝實現母管與支管的相貫搭接、球形運動軌跡，該設備廣泛運用于鋼結構、造船、海洋工程等行業，可以支持TEKLA\3D3S\AUTOCAD等所有熱門的機械設計軟件。
六軸相貫線(xian)切割機分為真六軸和假六軸
真六軸：在五軸的基礎上加了一個小車前后軸,前后軸的作用是：小車前后移動軸方便管材上下料時，避免碰撞割炬。
假六軸：在五軸的基礎上加了一個管材檢測軸，可以檢測局部管材的變形量，從而提高管材的切割精度。
八(ba)軸相貫線切(qie)割機(ji)行業內又叫方管和圓管一體機，顧名思義它可以切割方管（管徑80-500、長度6-12米、壁厚根據等離子電源決定）切割范圍和圓管（管徑60-800、長度6-12米、壁厚根據等離子電源功率決定）。
設(she)備配(pei)置：
名稱及詳細配置(zhi) | 單位 | 數量 | 備 注 |
YC-XGX系列(lie)管道(dao)數控(kong)相貫線切(qie)割機（標(biao)準型） | |||
卡盤驅動主機 | 套 | 1 | 卡盤夾緊管端，松下伺服(fu)驅動360°無限(xian)回轉 |
移(yi)動式切割臺車 | 套 | 1 | 伺服電機驅動(dong)(dong)沿軌(gui)道軸向行(xing)走，滿足定長切割(ge)進度要求，切割(ge)橫(heng)臂可根據管徑大小自動(dong)(dong)升降定位，切割(ge)橫(heng)臂端(duan)部安裝(zhuang)有精(jing)密型鋁合金四連桿機構(gou)，實(shi)現聯動(dong)(dong)切割(ge) |
工業電腦及(ji)套料軟件 | 套(tao) | 1 | 采用上海(hai)交(jiao)大套(tao)料軟件；可進(jin)行管道定長切(qie)割、坡口、各種直交(jiao)/斜交(jiao)相貫線(xian)切(qie)割開孔、蝦(xia)米(mi)節(jie)切(qie)割等(deng)，內置各種切(qie)割形(xing)(xing)狀(zhuang)圖庫可選(xuan)，或可通過U盤導(dao)入(ru)切(qie)割圖形(xing)(xing) |
伺服驅動系統 | 套 | 5 | 日(ri)本松下，實現多軸(zhou)動(dong)作聯動(dong)驅動(dong) |
重(zhong)型(xing)精密剛性(xing)底座 | 套(tao) | 1 | 確保極高(gao)的行走精度(du)又滿足(zu)整體(ti)的設備剛(gang)性，對安裝基礎(chu)要求較低，相對調平后膨脹螺栓固定即可 |
交叉式管道支撐架(jia) | 套 | 2/3 | 滿足不同管(guan)徑的(de)管(guan)材支撐(cheng)，承載能力(li)5T/臺 6米主機標配2臺(tai)，12米主機標配3臺(tai) |
切割(ge)系統(tong) | 套 | 1 | 火焰(yan)切割系統或等離子切割 等(deng)離子電(dian)源(yuan)可選美國海寶或國產品牌 |
相貫線脈沖式濾筒(tong)除塵(chen)器(qi) （選配） | 套 | 1 | 5.5KW，處(chu)理(li)氣(qi)量(liang)5000-7000m3/h，濾(lv)芯數量(liang)9只 濾筒具有(you)脈沖在(zai)線(xian)自動(dong)清灰功能 |
空壓機及儲氣(qi)罐（選配） | 套 | 1 | 排氣量1.0m?以上(shang)，壓力(li)0.6MPa以上(shang) |
卡盤氣動夾(jia)緊(jin)系統（選(xuan)配(pei)） | 套 | 1 | 采用(yong)氣動驅動卡(ka)盤卡(ka)爪伸縮，實現(xian)管子的夾(jia)緊(jin)和松開控制(zhi) |
主要(yao)參數
編號(hao) | 項(xiang) 目 | 參 數 | ||||
1 | 設備型號 | YC-XGX | ||||
切割管徑(jing) | Φ50-426 | Φ60-630 | Φ60-830 | Φ159-1020 | Φ219-1220 | |
2 | 切割方式(shi) | 火焰/等離子 | ||||
3 | 有效切割工件長度 | 6000.0/12000.0 mm | ||||
4 | 切(qie)割速度 | 10～2000mm/min | ||||
5 | 移動速度(du) | 10～6000 mm/min | ||||
6 | 割(ge)炬軸向擺動角度 | β=±45°（60°） | ||||
7 | 割炬(ju)徑向擺動(dong)角度 | α=±45°（60°） | ||||
8 | 切割精度 | 角度≦1°，長度≦±1mm | ||||
9 | 卡盤夾緊裝置 | 手動扳(ban)手1套(tao) 或(huo)選(xuan)配氣動夾緊裝置 | ||||
10 |
控(kong)制軸數 | 工件回轉（A） | ||||
割炬左右移(yi)動（X） | ||||||
割炬左右擺動（U） | ||||||
割炬徑向擺動（V） | ||||||
割炬(ju)上下移動（Z） | ||||||
仿形檢測（Z2） | ||||||
